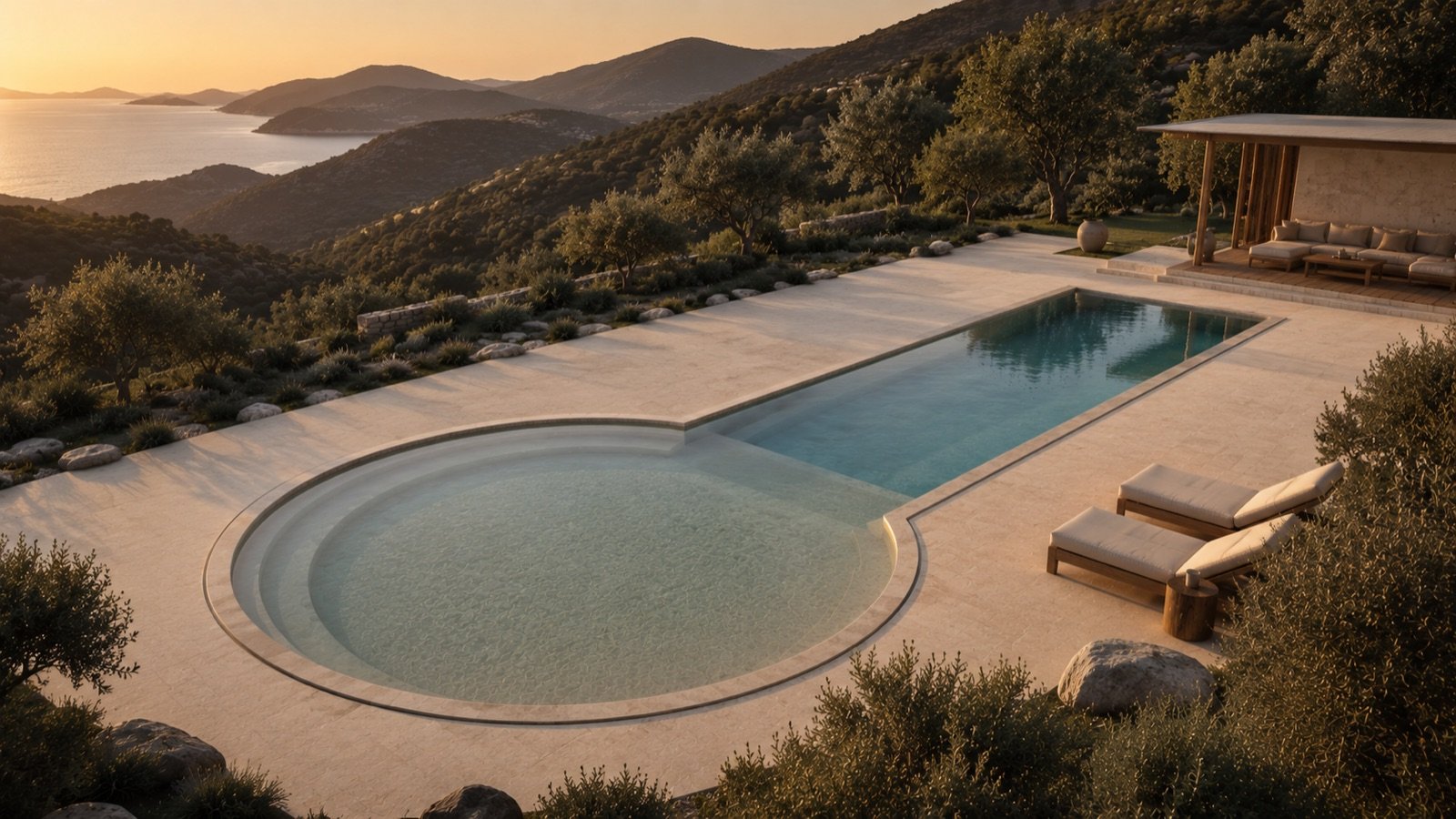

Bozburun'da, deniz seviyesinde, dere kenarında bir bahçeye kurulan ~19 m³'lük özel havuz.
Yarım daire jakuzi bölümü, dikdörtgen yüzme alanı, gizli slot skimmer ve çim sulamasıyla
entegre tesisat sistemi.
6500mm
Uzunluk
3500mm
Jakuzi çapı
1500mm
Derinlik
~19m³
Su hacmi
§01
Proje özeti
Konum
Bozburun, Muğla
Deniz seviyesi · dere 15m yakında
Şekil
Düdük (yarım daire + dikdörtgen)
Birleşik su geçişi
Yapı sistemi
Betonarme monolitik
C35 + kristalize katkı
Su yalıtımı
Beton içi kristalize
Bitüm membran kullanılmadı
Filtre dairesi
Çember tarafı (mevcut)
Artezyen aynı bölgede
Su ısıtma
Şimdilik yok
Tesisat hazır, cihaz sonra
Tasarım kararları
Denge tankı yok · Gizli slot skimmer ile su seviyesi yönetimi
Taşma sistemi yok · Klasik skimmer dolaşımı
Bitüm membran yok · Kristalize betonun su yalıtımı yeterli
Jakuzi ısıtma yok · Yaz iklimi yeterince sıcak
Sulamaya yönlendirme · Sıcak su çimene, soğuk su artezyenden
Mevcut durum
Tamam Kazı (7400×4700×1900mm)
Tamam Drenaj çakılı (100mm)
Tamam Grobeton (100mm)
Tamam Köşe drenaj kutusu (40×40)
Şimdi Demir + tesisat hazırlık
Sonra Beton dökümü
Önemli not
Bu sayfa Claude tarafından hazırlanmış pratik bir referans çizimidir. Deniz seviyesi ve yeraltı suyu
durumu nedeniyle bir inşaat mühendisinin onayı şiddetle önerilir. Maliyeti küçük,
uzun vadeli güvencesi büyük.
§02
Plan görünüşü
Üstten görünüş, ölçek 1:50. Renkli noktaların üzerine dokunun veya tıklayın — her elementin
detayını görebilirsiniz.
Skimmer (1 hat)
Dip tahliye (2)
Dönüş jeti (4)
Masaj jeti (6)
Hava jeti (8)
Sualtı LED (3)
Drenaj 40×40
Boru güzergahı
§03
Kesit görünümü
Çember girişinden (0mm) derin uca (1500mm) doğru kesit. Eğim 4000mm boyunca, ardından 2500mm flat derin bölge.
Betonarme
Grobeton
Drenaj çakılı
Su
Demir Ø12
L filiz
Dip tahliye borusu
§04
Demir donatı
Çap
Ø12 mm
Tüm donatı tek çap (kolay uygulama)
Aralık
15 × 15 cm
İki yön, hem taban hem duvar
Hasır
Çift (alt + üst)
15 cm arada S ayraçlar
Pas payı
5 cm / 4 cm
Alt 5cm, üst 4cm
Bindirme
Min 50 cm
40 × çap kuralı
Tahmini tonaj
~1.4 ton
Tesisat takviyeleri dahil
L filiz — en kritik detay
Taban-duvar birleşiminde havuzun en zayıf noktası. L şeklinde bükülmüş Ø12 demir 15 cm aralıkla,
yatay kol tabanda 60 cm, dikey kol duvarda 60 cm.
Tesisat manşonu takviyesi
Her boru/jet geçişi etrafında demir kesilmek zorunda kalır. Bu kayıp 4 ekstra Ø12 ile telafi edilir:
4 kenara paralel ikişer ekstra + 4 köşeye 45° diyagonal.
Demir ustasına anlatım
Pas payı takozları yerleştirildikten sonra alt hasır örülür
Tesisat boruları/manşonları alt hasır üzerine, demir arasına yerleştirilir
S ayraçlar (15 cm yükseklik) sabitlenir
Üst hasır örülür (borular sandwich olur)
L filizler 15 cm aralıkla tüm çevreye, yatay 60 cm + dikey 60 cm
Her manşon etrafına 4 ekstra Ø12 takviye
§05
Tesisat sistemi
Tüm hatlar filtre dairesine (çember tarafı) toplanır. Isı pompası boruları şimdi hazırlanır,
cihaz sonra eklenir.
Ekipman listesi
Havuz tarafı
Gizli slot skimmer
~4 m hat, Ø63 · Astralpool / yerli
8.000 TL
Dönüş jeti
4 adet · Ø50 · Astralpool / Hayward
6.000 TL
Dip tahliye
2 adet · anti-vortex · Ø63
4.000 TL
Sualtı LED
2 adet · RGB 12V · Ø180mm
12.000 TL
Jakuzi tarafı
Masaj jeti
6 adet · Ø50 hidromasaj
9.000 TL
Hava jeti
8 adet · Ø32
4.000 TL
Sualtı LED
1 adet · RGB 12V
6.000 TL
Makine dairesi
Havuz pompası
Espa 1.5 HP
22.000 TL
Jakuzi pompası
Espa 2 HP
18.000 TL
Kum filtre
Ø600 · 14 m³/saat
15.000 TL
Blower
1.5-2 HP · sessiz tip
16.000 TL
Tuz klorinatör
20 g/saat
28.000 TL
Sulama pompası
0.5 HP
6.000 TL
LED trafo
100W 12V
1.500 TL
Otomasyon panosu
Zaman röleli
12.000 TL
Isı pompası
İptal · tesisat hazırlığı yapılıyor
— TL
Boru ve ek
PVC Ø63 PN10
30 m · Pilsa/Pimas
6.000 TL
PVC Ø50 PN10
30 m
4.000 TL
PE hava borusu Ø32-50
40 m
3.000 TL
PVC fitting
Dirsek, te, redüksiyon
5.000 TL
Topraklama bakır
6mm² · 20m
2.500 TL
Vana, rakor, conta
Set
8.000 TL
Isı pompası bypass
3 yollu vana · körtapa
3.000 TL
Kritik tesisat notları
Tüm manşonlar demir bağ teli ile alt-üst hasır arasına sabitlenir
Hava hattı su seviyesi +50 cm yukarı çıkmalı (geri akış önleyici check valve şart)
LED kablo glandları su geçirmez tip olmalı
Topraklama bakır şerit tüm demire bağlanır (eşpotansiyel)
Tesisatçı demir ustası ile aynı gün sahada olmalı
§06
Sulama entegrasyonu
Yeni
Sıcak aylarda ısınan havuz suyu 2 günde bir çim sulamada kullanılır.
Düşen seviye artezyenden otomatik tamamlanır. Çift kazanç: havuz serinler, çim sulanır.
Sistem mantığı
Üç yöntem birlikte
1. Sprinkler (otomatik fıskiye)
Geniş çim alanları için. Zaman röleli, gece çalışır.
2. Damlama sulama
Çiçek, ağaç, sebze. Daha verimli, buharlaşma az.
3. Hortum (manuel)
Spot ihtiyaçlar için. Bahçe musluğuna bağlanır.
+ Otomatik makyaj
Düşen havuz seviyesi artezyenden tamamlanır. Şamandıralı vana ile.
Önemli notlar
Tuz seviyesi: Tuz klorinatör havuzlarında ~3 g/L tuz var. Çim, zeytin, biberiye, lavanta dayanır.
Hassas bitkiler: Gül, hortansiya, defne, narenciye filiz aşamasında uzak tutun.
Klor seviyesi: Düşük seviyede klor çim için zararsız, hatta mantar/bakteri kontrolü sağlar.
Termal etki: Yaz aylarında ısınan üst su tabakası boşaltılır, artezyenden serin su girer. Havuz kendiliğinden serinler.
§07
İnşaat takvimi
Gün -∞
Kazı + drenaj + grobeton tamamlandı
Kazı 7400×4700×1900mm
Çakıl drenaj 100mm
Grobeton 100mm
40×40 köşe drenaj kutusu
Gün 0
Hazırlık bugün
Beton santralini ara → 16 m³ C35 + kristalize katkı
Demir siparişi → ~1.4 ton Ø12
Tesisat malzemesi siparişi (Sayfa: Tesisat)
Pas payı takoz, S ayraç, bağ teli
Mühendis arayabilirsen ara — önerilir
Gün 1
Grobeton hazırlık + alt hasır
Grobeton yüzeyini süpür, hafif ıslat
Pas payı takoz 5cm — m²'ye 4 adet
Alt hasır Ø12 — 15×15 cm
Tesisatçı ile mutabakat: hangi boru nereye
Gün 1-2
Tesisat boruları + üst hasır
Dip tahliye boruları alt hasır üzerine
S ayraçlar 15cm — m²'ye 2 adet
Üst hasır Ø12 — borular sandwich olur
L filizler 15cm aralık, 60+60 cm bacak
Manşon etrafına 4 ekstra Ø12 takviye
Gün 3
Duvar kalıbı + duvar tesisatı
İç kalıp kurulur
Duvar iç hasırı Ø12
Skimmer kasası uzun kenar üst
Dönüş jet rakorları (4) — su yüzeyi -30cm
Masaj jetleri (6) — jakuzi, -40cm
Hava jetleri (8) — jakuzi tabanı
LED gland'ları (3) — -60cm
Hava hattı suya geri akmaz, +50cm yukarı çık
Isı pompası tesisatı (boru + körtapa)
Topraklama bakır şerit
Duvar dış hasırı + dış kalıp
Gün 4
Beton dökümü
Pompalı mikser ile 16 m³ C35 + kristalize katkı
TEK seferde — taban + duvar monolitik
Vibratör ile sıkıştır — manşon çevreleri özenli
Tesisatçı döküm sırasında hazır
Yüzey perdahla düzlestir
Gün 5-11
Kürleme · 7 gün
Döküm sonrası 2-4 saat: ilk ıslatma
7 gün boyunca yüzey daima ıslak
Taban 5-10 cm su tutulur (küvet efekti)
Naylon örtü, güneşe karşı koruma
1 işçi sürekli kontrol
Gün 12+
Kalıp sökme · sıva · kaplama
Duvar kalıbı sökülür
Yüzey kontrolü, pürüzler tamir
Sıra: kaplama, ekipman montajı, devreye alma
§08
Maliyet
Sadece yapı kabası + tesisat. Kaplama, deck, peyzaj ve ısı pompası (sonra) ayrı.
Kalem
Miktar
Birim
Tutar (TL)
Yapı kabası
Demir Ø12
1.4 ton
40.000 TL/ton
56.000
Beton C35 + kristalize
16 m³
3.500 TL/m³ + katkı
70.000
Pas payı + bağ teli + S ayraç
set
—
3.500
Kalıp tahtası + işçilik
60 m²
—
15.000
Demir örme işçilik
3 işçi × 2 gün
4.000 TL/gün
24.000
Beton dökümü + pompa
1 gün
—
12.000
Kürleme işçilik
7 gün × 1 işçi
4.000 TL/gün
28.000
Tesisat ekipman — havuz
Skimmer slot + dönüş jet + dip tahliye + LED
set
—
30.000
Tesisat ekipman — jakuzi
Masaj jet + hava jet + LED
set
—
19.000
Makine dairesi
Pompa (havuz + jakuzi)
2 adet
—
40.000
Kum filtre
1 adet
Ø600
15.000
Blower
1 adet
1.5-2 HP
16.000
Tuz klorinatör
1 adet
20 g/saat
28.000
Sulama pompası
1 adet
0.5 HP
6.000
LED trafo + otomasyon panosu
set
—
13.500
Boru, ek, sulama yönlendirme
PVC + PE boru + fitting + vana
set
—
28.500
Sulama yönlendirme + manifold
set
—
10.000
Isı pompası tesisat hazırlığı
boru + bypass
—
3.000
Otomatik makyaj suyu (şamandıralı vana)
1 set
—
2.500
Önerilen
Mühendis danışmanlığı
1 ziyaret
—
3.000
GENEL TOPLAM(kaplama / deck / ısı pompası hariç)
423.000 TL
Marka, kalite ve piyasa dalgalanmasına göre ±%20 oynayabilir. Tesisatçı son fiyatları doğrulamalı.
